除螺纹量规外的螺纹检测方法你知道吗?

时间:2021-07-09 10:47:52 点击:33 次 来源:本站

  在机械加工和机械联结传动中,螺纹的使用十分之广泛。不管是哪种加工和机械中,对于螺纹的精度都是十分之高的,而螺纹这种零件的形状又比较复杂,要求的尺寸项目又非常的多,所以常见的检测方法就是使用螺纹量规,但其除了螺纹量规之外,还有这其他的螺纹检测方法。

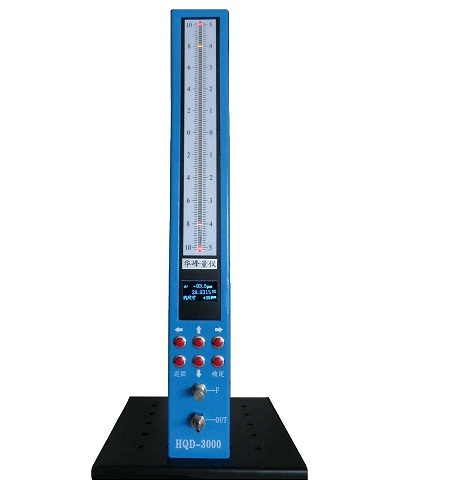

气动测量仪

  1、螺纹量规

  优点:效率高、便于批量检测。

  缺点:只能针对单一公差尺寸测量、无法提供测量的数据,人为影响大。螺纹量规规格种类繁多、检测精度不高。

  分体式光滑(螺纹)塞规

  2、测长仪、千分尺

  优点:三针测量外螺纹中径,量球测量内螺纹中径,操作比较简便。

  缺点:只能测量单一中径,如果不对螺旋升角、螺距误差、牙型角偏差进行补偿,可能会引入5um以上的误差,而内螺纹的螺距和牙型角用传统方法无法测量。

  3、工具显微镜

  优点:一次可测出多个参数。

  缺点:只能测量外螺纹,且对螺纹表面质量要求高。

  4、三坐标测量仪

  优点:一次可测出多个参数。

  缺点:测量头结构偏大,对小螺纹和内螺纹的测量有局限性,测量仪成本较高。

  5、螺纹综合测量仪

  一次可测出多个参数,根据牙型轮廓和螺纹参数定义直接计算,测量精度高、速度快、范围广,可测量小螺纹和内螺纹,是目前的螺纹测量方法,高精度螺纹综合测量机,采用接触式扫描,实现螺纹综合参数的全自动、高精度测量。测量行程60mm—600mm可选,全面解决了螺纹的测量需求。

  由于其外形复杂性,对于螺纹检测方法,常见的基本上就是以上五种,作为十分重要的机械零件,螺纹的检测至关重要。
