简单了解气动测量仪的使用方法和测量内容

时间:2021-07-14 18:14:54 点击:15 次 来源:本站

  气动测量仪作为当今大批量零件测量的高自动化量仪,其测量项目多,速度快,同时还能保证比人工测量更加准确的测量结果,是机械加工中十分适用的测量工具,而且使用起来还相当简单,只需注意使用方法,就可以对零件进行测量,这里气动测量仪厂家小编总结了下简单的气动测量仪的使用方法和测量内容,以供大家参考。

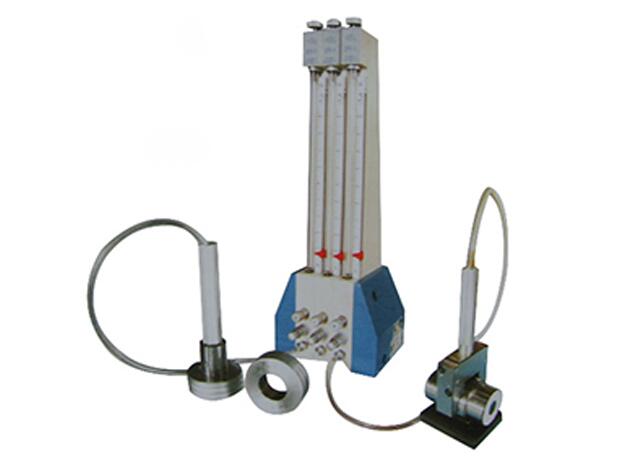

气动测量仪

  一、气动测量仪的使用方法

  1、日常使用步骤

  (1)清理干净相应的测量头和校对规;

  (2)清除空气过滤器中水,将管路按要求正确连接;

  (3)连接测量头,用校对规进行量仪调整;

  (4)量仪调整好后,便可进行测量,测量过程中需间隔性用校对环规确认。

  2、使用注意事项

  (1)压缩空气压力保持在0.3-0.7MPa之间,气源要尽量清洁、干燥;

  (2)测量前,需保证测量头、环规和产品的清洁;

  (3)读数时,注意眼睛、刻度线和浮标在同高度线上;

  (4)量仪不允许有漏气位置;

  (5)量仪停用存放时,零位旋钮和放大倍数旋钮不宜过松或过紧。测量头,校对环规停用时应做防锈;

  (6)长期使用,应做周期检定。如校对环规尺寸有变化,应以实际的尺寸作为调整仪器的依据。

  二、气动测量仪的测量内容

  1、孔径、槽宽的测量:如表面粗糙度低,表面不允许有微小划痕的工件的测量。如直径10mm、长度1m的深孔的孔径, 3-1mm的槽宽等的测量。

  2、非接触式测量:如表面粗糙度低,表面不允许有微小划痕的工件的测量,用气动测量,可以完不接触工件表面。

  3、大批量生产中精密零件的尺寸测量:一般气动测头只适合于测量种工件某个尺寸,因此别适合于大批量生产,可以获得高、高精度的良好果。

  4、多参数同时测量:如发动机的活塞可以同时测量出销孔、裙部直径工、槽底径等,活塞销可以同时测量轴向三个截面的直径。

  5、形状误差的测量:如孔轴线的直线度测量,用一般方法非常困难,用气动测量则非常方便。

  6、大型零件上的某些参数的精密测量:如箱体上的孔径测量,这种零件不可能搬到精密的仪器上进行测量,而气动测量时,因气动测头可以远离气动测量仪,所以测量十分方便。

船舶零件工作站

  通过以上内容可以看出,测量工件时,气动测量仪的使用方法十分简单,而且测量内容比之人工测量更加丰富,可以做到许多人工无法完成的测量,效率高了不止一星半点,这也是现今各大机械车间都会使用它的原因。
