浅谈气动量仪的校准步骤及校准内容与方法

　　众所周知，气动量仪是用来进行精密测量的，所以在使用气动量仪一段时间后，除了要定期维护保养量仪之外，还需要校准气动量仪，毕竟精密测量对精度要求非常高。一般气动量仪的校准频次为正常情况下一年校准一次，如果出现异常或是凭借经验认为可能会出现异常时，随时进行校准。那怎么校准气动量仪呢？下面气动测量仪厂家小编就来给大家介绍下气动量仪的校准步骤。

　　一、气动量仪的校准步骤

　　气动量仪分为电子式气动量仪和浮标式气动量仪，下面我们将分开介绍这两种气动量仪的校准步骤：

　　1、电子式气动量仪校准步骤

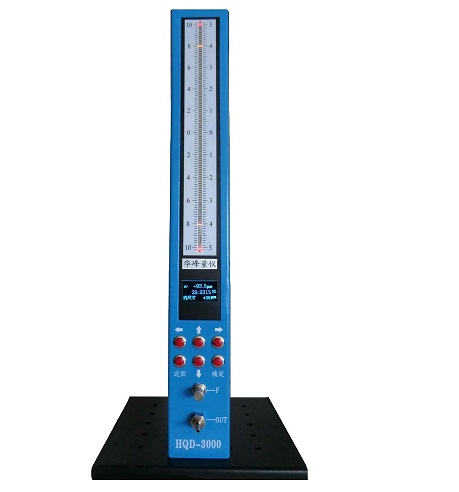

电子式气动量仪　　

（1）开启气动量仪电源总开关，按住启动清零按键，使显示信息窗上的大数字为零。转动调整设备，降低六角夹紧盘，使被检器材测针与仪器设备支承盘平面图触碰，再次调接调整设备，就可以测出被检器材的正反面行程安排上的测力。

　　（2）将气动量仪被检的表(百分表、千分表、扭力弹簧表、测微表、杆杠表)、光学设备(电子光学计管、乌式干预管)插到六角夹紧盘相对的孔内，并由螺丝卡紧。旋转横臂及六角夹紧盘，使被检器材的测针指向仪器设备支承盘的平面图部位，转动立杆上的升降机罗母使被检表邻近触碰支承盘的平面图部位时，即卡紧定位螺丝及横臂定项螺丝和六角夹紧盘拧紧罗母。

　　（3）目视气动量仪完好无破损，数字显示清晰。气动量仪调整完毕后，选取合适的环规，用测头测量环规的直径，读取气动量仪的读数和相对误差。

　　（4）检查气源是否清洁、干燥，压力在0.3~0.6Mpa之间，将校准校对规置入测量头上，使测量头的喷嘴位于校对规宽度的中间，打开进气阀，调出校准界面，点击校准，使测量值与显示值相等即完成。这时系统准备完毕，可以进入校准程序。

　　（5）随后取1kg标准砝码放在支承盘里，显示器大数字应在9.74N-9.86N范围之内（指标值为9.80N）。

　　（6）如果没有功效可立即调节仪器设备后侧小圆孔内的零位可调电阻，使之启动后出现零点，在本仪器设备应用全过程中，如启动后发觉显示器显示信息不归零或显示信息“Eｒｒｏｎ”状况，应先按启动清零按扭。

　　2、浮标式气动量仪的校准步骤

　　浮标式气动量仪　　（1）首先对各部分检查调整：检查气源是否清洁、干燥，压力在0.3~0.7Mpa之间。

　　（2）将下限校对规套入测量头上，使测量头的喷嘴位于校对规宽度的中间，打开进气阀，调节零位旋钮使浮标处于0”。

　　（3）取下下限校对规，放上上限校对规旋转放大倍数旋钮进行倍数调整如此反复，使浮标分别正确位于校对规上限尺寸和下限尺寸位置为止。

　　（4）气动量仪校准完毕后，选取合适的环规，用测头测量环规的直径，读取气动量仪的读数并减去环规尺寸即为误差.

　　二、气动量仪校准内容及方法

　　1、外观及各部份相互作用

　　要求：各部分完整，功能有效。量仪的玻璃管应透明洁净，标尺刻线应清晰，玻璃管上标明的放大倍数应与标尺一致；零位螺钉和倍率螺钉转动应灵活，静止应可靠。使用中及修理后的气动量仪允许有不影响测量精度的外观缺陷。

　　方法：目力观察、放置试验。

　　2、浮标波动量

　　要求：≤1/3分度。

　　方法：任选一只环规，把气内测头的喷嘴置于环规中间部位，此时量仪的浮标停留在某一位置，目力观察浮标的波动量。

　　3、示值变动性

　　要求：≤0.5um

　　方法：按6.2.2的方法将气内测头连续三次塞入环规，分别观察浮标在玻璃管内的变动量，以三次观测值中峰值与谷值之差作为量仪的示值变动性。

　　4、稳定性

　　要求：≤0.5um

　　方法：按6.2.2的方法使气内测头置入环规静止不动，记下此时浮标所在位置，5分钟后观察浮标位置的变化，此变化量应符合6.4.1要求。

　　5、示值误差

　　要求：≤±2um

　　方法：将Φ28㎜气内测头分别插入编号为IM120568和IM5 1068的阶梯尺寸环规中，调整量仪的零位螺钉和倍率螺钉，使浮标停在上述两环规的标称尺寸位置上，然后把气内测头插入编号为IM51086的环规中，观察量仪的浮标是否停留在该环规标称尺寸刻线处，其偏差值应符合6.5.1款要求。

　　三、判断气动量仪校准成功的方法

　　首先需要准备酒精，干净的布，还是要先观察仪器外表有没有破损，数字刻度是不是很清楚，然后检查空气湿度怎么样，需要干燥并且正常的压力，调节相应的按钮，旋转放大倍数进行调整，如此反复，确定浮标正确位置为准，然后选取合适的环规，读取数值，并计算相对于的尺寸误差即可，这样多尝试几次就可以判断出气动量仪是否校准成功。

　　以上介绍了不同类型气动量仪的校准步骤，因为气动量仪分电子式和浮标式，所以这两种气动量仪的校准步骤也不太一样。其校准内容有外观及各部份相互作用，浮标波动量，示值变动性，示值误差等。校准之后记得判断下是否校准成功，如果成功可以重新投入使用，如果不成功，可重新校准。如果大家还有疑问或有购买气动量仪的意向，欢迎联系我们。
