气动量仪测量原理是比较测量法

　　随着工业的发展，对于高精度的产品的检验和质量管理要求越来越高。如今许多工厂企业在生产中都会使用到气动量仪来测量生产物件。尤其适用于高精度且大批量的工件测量。但小编发现，还是有很多用户对气动量仪测量原理不太了解，下面气动测量仪小编就测量原理来对气动量仪做个全面的介绍，一起来看看吧。

　　一、气动量仪测量原理

　　气动量仪的测量原理是比较测量法，比较测量法是指在测量过程中，被测量与标准量直接进行比较而获得测量结果的方法。在气动量仪测量中，更主要的是信号的转变，将长度信号转变成为气流信号，这样有利于读数，通过量仪上的刻度盘可以算出被测物件的长度。

　　通过有刻度的玻璃管内的浮标示值，称为浮标式气动测量仪；通过气电转换器将气信号转换为电信号由发光管组成的光柱示值，称为电子柱式气动测量仪。气动量仪是一种可多台拼装的量仪，它与不同的气动测头搭配，便可以轻易实现多种参数的测量。

　　二、气动量仪测量范围

　　1、内径和外径

　　气动量仪常被用于测量工件的孔内径和圆外径的尺寸或形状。两喷嘴气动测头——具有两个相对的喷嘴孔，常用于测量孔的内径，而两喷嘴的气动塞规则主要用于测量外径。

　　2、直线度

　　气动量仪另一个常用的地方是用于动态测量孔的直线度或者弯曲度，在这样的测量中，一个特制的气动测头可以简单快捷的测量出被测工件内孔的直线度。

　　3、平面度

　　测量平面度，是通过使工件平贴在一个有着空气喷嘴的固定平面上移动实现的。这样测量平面度快速、方便、简单而且准确。

　　4、平均值

　　多喷嘴均匀分布在一个圆面上的测量工具，可以为使用者完成平均值的测量。这种测量工具主要用于薄壁元件或特殊的圆表面元件，四个、六个或更多的喷嘴可以被使用，喷嘴数目将取决于测量工具的大小。

　　5、垂直度

　　用气动量仪测定一个工件的垂直度，比如测量某孔相对于某一表面的垂直度，可以通过在被测孔中移动一个具有“Z”字形的喷嘴的气动测头，根据背压的改变，测量出垂直度的变化。

　　6、槽宽

　　薄片状的测头能方便的测量出沟槽的尺寸，气动量仪不仅能测量出沟槽的宽度，还能测量出被测槽两侧面的平行度。

　　7、特殊圆表面

　　气动量仪能测量工件的圆度。针对两点不圆的情况，一个常用的两喷嘴气动测头就可以了；如果被测物件是奇数圆，就必须根据圆奇数的数目相应的增加喷嘴的数量。

　　8、锥度

　　锥度的变化值可以通过两个不同喷嘴面直径的特殊测头被气动量仪轻易的测量到。

　　9、配合公差

　　针对两个有公差配合要求的工件，气动量仪的放大器能够分别显示孔的尺寸值、轴的尺寸值和两元件之间的间隙值，操作者只需通过读出间隙值决定两个元件是否具有了要求的配合尺寸。

　　三、气动量仪测量优点

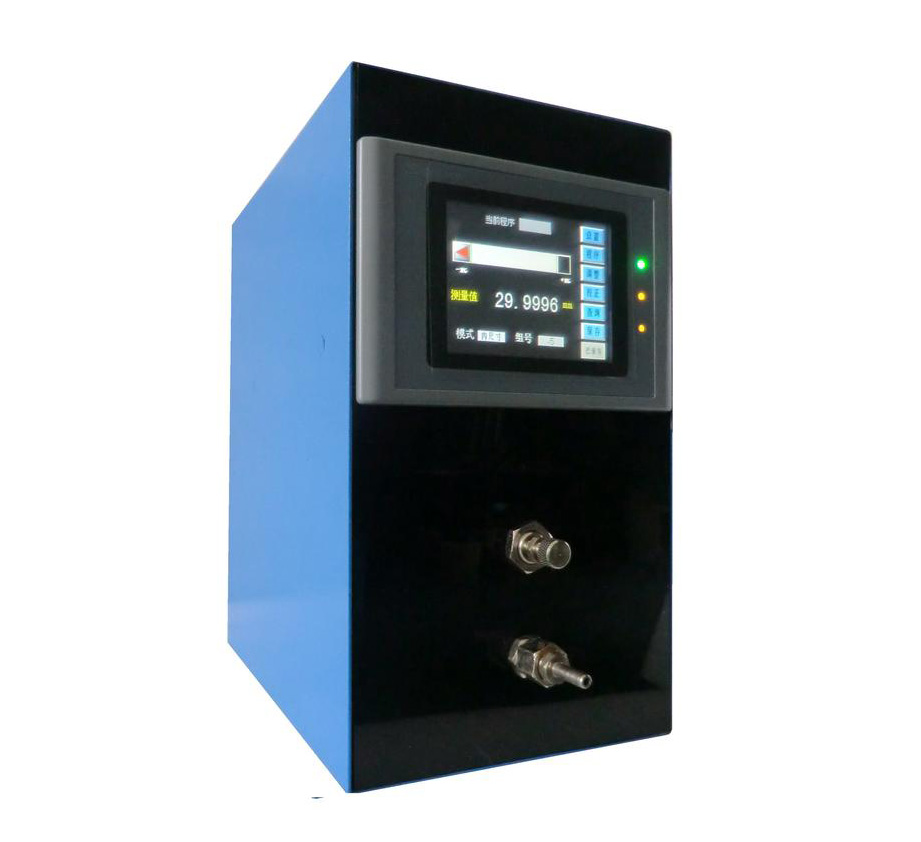

　　气动量仪　　1、测量项目多，如长度、形状和位置误差等，特别对某些用机械量具和量仪难以解决的测量，例如测深孔内径、小孔内径、窄槽宽度等，用气动测量比较容易实现。

　　2、量仪的放大倍数较高，人为误差较小，不会影响测量精度；工作时无机械磨擦，所以没有回程误差。

　　3、操作方法简单，读数容易，能够进行连续测量，很容易看出各尺寸是否合格。

　　4、实现测量头与被测表面不直接接触，减少测量力对测量结果的影响，同时避免划伤被测件表面，对薄壁零件和软金属零件的测量尤为适用。

　　5、由于非接触测量，测量头可以减少磨损，延长使用期限。气动量仪主体和测量头之间采用软管连接，可实现远距离测量。

　　6、结构简单，工作可靠，调整、使用和维修都十分方便。

　　四、气动量仪的特点

　　1、非接触式

　　气动量仪的一个比较突出的特点是非接触方式比较测量。这个特点在对于非金属或表面较软的零件测量时有很大的优势，比如在纸张和电子晶片厚度的在线测量中。由于气动量仪是非接触测量，测头不会在纸张或电子晶片的表面留下划痕，测量力大约为0.05~1N。在尼龙或其他非金属材料零件的测量中同样不会对零件的表面质量产生影响，而破坏被测件的表面。

　　2、多参数测量

　　气动量仪的第二个比较突出的特点是，多参数测量。气动量仪的另外一个重要的特点是多参数快速测量。由于气动量仪的测量点由测量气孔的位置和气路结构所决定。所以在同一个测头上可以有多个测量参数，这样我们就可以在一次装夹中快速的进行多参数测量，这些测量几乎是同时进行的。在批量生产中可以大大降低操作人员的劳动强度，并能提高检测效率。考虑到数字气动量仪高精度特点和易读性，在一定程度可以说数字气动量仪是快速多参数测量的理想选择。

　　3、自洁性

　　气动量仪的另一个特点是在测量时有-定的自洁性。气动量仪的原理是一定压力的气流通过测孔喷到测量面上，随着测孔与测量面间隙的减少，压力随着变大。因此，具体问题可以咨询厂家，在测量时气动量仪将能通过气流降其清除，这是其他测量仪器所不具备的特点。这个特点在在线测量中具有实用意义，当加工中在线测量，其测量环境是比较恶劣的，此时自洁能力将保障测量数据的正确性。

　　4、其他特点

　　倍率高，一般可以达到几千倍至几万倍。刻度间隔大，指示清晰，读数方便，适用于精密测量；气动测量属于相对测量，只要相应地提高标准件的精度，气动量仪就可以获得很高的测量精度；气动测头和气动量仪是分开的，因而适当加长连接管的长度，可以方便地测量大型、重型工件上的某个部位的尺寸，还能适用于如高温、放射性等苛刻条件下的测量。

　　综上，气动量仪测量原理是比较测量法，此外，我们还说明了量仪的测量范围，有内径和外径，直线度，平面度，平均值等。具有测量项目多，操作方法简单，读数容易，能够进行连续测量等诸多优点。气动量仪的特点在于非接触式，多参数测量，自洁性。而铭亚测控生产制造的气动量仪精度高达0.1μm，稳定性＜0.4µm，稳定性高，如果您有需要，欢迎联系我们。
